| ブランド名: | ANS |
| モデル番号: | ANS-RCD-40A |
| MOQ: | 1PC |
| 価格: | USD |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

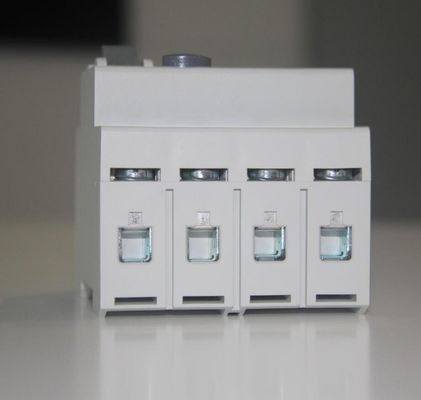

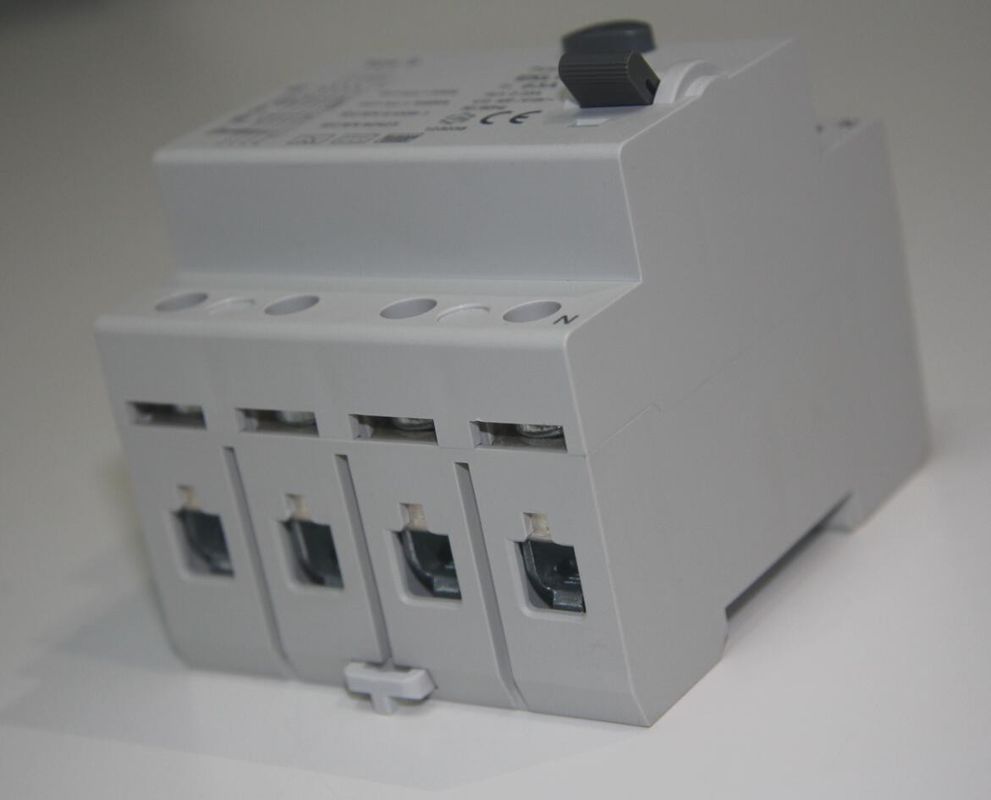

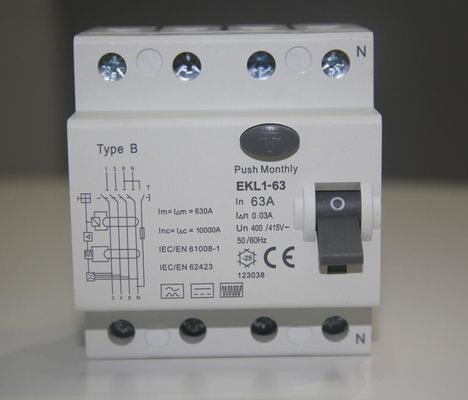

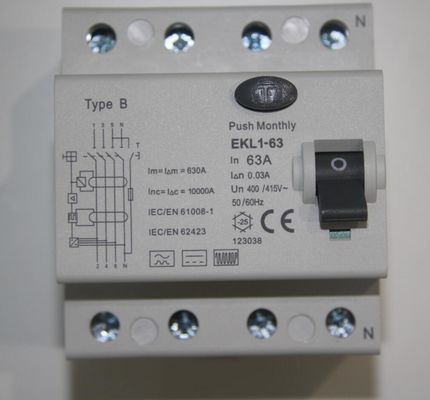

40A 4ポーランド人30mAのタイプB 10KA残りの現在のRCDの遮断器
速い細部
正常なACに加えるタイプB RCDは、高周波ACおよび純粋なDCの地球の漏出流れを検出できる。火の危険をまたは感電死は正しいタイプのRCCB EKL1-63Bの選択に電気供給の自動切断によって減らして頼り。
指定
| タイプ（地球の漏出の波形は感じた） | BのタイプRCCB |
| 評価される流れ | 40A、63A、80A、100A |
| ポーランド人 | 2Polesおよび4Poles |
| 評価される電圧Ue | 2Pole:230V/240V、4Pole:400V/415V |
| 絶縁材の電圧Ui | 500V |
| 評価される頻度 | 50/60Hz |
| 評価される残り操作の流れ（私n） | 30mA、100mA、300mA |
| 容量を作り、壊す評価される残余（I m） | 500 （In=2540A） 630 （In=63A） |
| 短絡現在のInc=私c | 10000A |
| SCPDのヒューズ | 10000 |
| I nの下の壊れ目の時間 | ≤0.1s |
| 評価される衝動抵抗電圧（1.5/50） Uimp | 4000V |
| indの誘電性テスト電圧。Freq。1minのため | 2.5kV |
| 電気生命 | 2,000の周期 |
| 機械生命 | 4,000の周期 |
取付け
| 接触の位置表示器 | はい |
| 保護程度 | IP20 |
| 周囲温度（毎日average≤35°C）と | -5°C~+40°C |
| 保管温度 | -25°C~+70°C |
| ターミナル コネクションのタイプ | ケーブルで通信しなさい/Pinタイプのbusbar/Uタイプの母線 |
| ケーブルのための末端のサイズの上/底 | 25mm2 18-3AWG |
| 母線のための末端のサイズの上/底 | 25mm2 18-3AWG |
| トルクをきつく締めること | 2.5Nm 22In lbs |
| 土台 | 速いクリップ装置によるDINの柵EN60715 （35mm） |
| 関係 | 上および底から |
つまずきの現在の範囲
| 遅延の角度 | 私n>0.01A | 私n≤0.01A |
| 0° | 0.35I n≤I≤1.4I n | 0.35I n≤I ≤2I n |
| 90° | 0.25I n≤I≤1.4I n | 0.25I n≤I ≤2I n |
| 135° | 0.11I n≤I≤1.4I n | 0.11I n≤I ≤2In |
| 探索可能な波形 | 敏感な脈動の直流 | サージ電流の証拠 |
| Bのクラス つまずきは正弦AC残りの流れ残りの流れのために脈打った残りの正弦流れ1000Hzまで、脈動の直接残りの流れをそして滑らかな直接残りの流れのために、かどうか突然適用されて交互にするかまたはゆっくり増加するDCの保障される。 |
本管の頻度の1期限以内に0かほぼ0に達するそれらはACおよび脈動DCの漏電に反応する。 |
RCCBのサージ容量。 サージ電流の価値の8/20のυsのサージ現在の波acc.to VDE 0432のパート２ 250Aまでの標準化されるでつまずかない。 |
適用
機能
構造および特徴
証明:TUV
|
|
