| ブランド名: | ANS |
| モデル番号: | ANS-RCBO-32A |
| MOQ: | 1PC |
| 価格: | USD |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

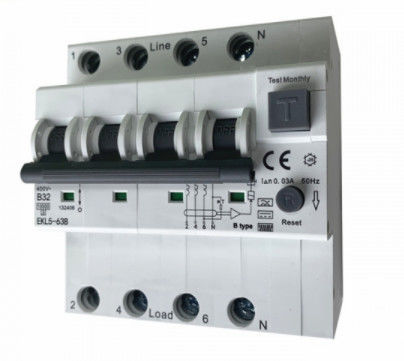

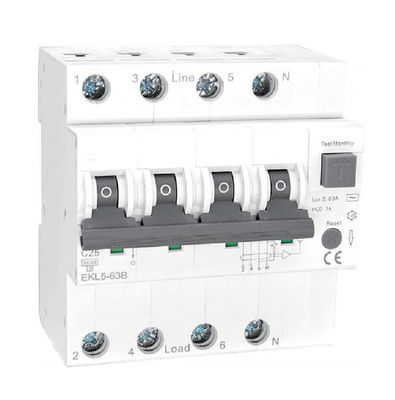

過電流保護タイプB RCBO 4の棒B32 MCB RCDの遮断器が付いているBのタイプRCCB
技術的なデータ
| モード | 電子 | ||||||||||||||||||||||||||||||
| タイプ 評価される流れ |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| ポーランド人 | 2P （1P+N）、4P （3P+N） | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| 評価される電圧Ue 絶縁材の電圧Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| 評価される頻度 | 50/60Hz | ||||||||||||||||||||||||||||||
| 評価される残りの動作電流（△） | 30,100,300mA | ||||||||||||||||||||||||||||||
| 時間を壊しなさい△ | ≤0.1s （Sのタイプ<0.5s） | ||||||||||||||||||||||||||||||
| 評価される破損容量 | 6,000A | ||||||||||||||||||||||||||||||
| クラスを限るエネルギー | 3 | ||||||||||||||||||||||||||||||
| 評価される衝動抵抗電圧（1.5/50） Uimp | 4,000V | ||||||||||||||||||||||||||||||
| indの誘電性テスト電圧。Freq。1minのため | 2kV | ||||||||||||||||||||||||||||||
| 汚染程度 | 2 | ||||||||||||||||||||||||||||||
| Thermo-magnetic解放の特徴 | B、C | ||||||||||||||||||||||||||||||
適用
機械特徴
| 電気生命 | 4,000の周期 | ||||||||||||||||||||||||||||||
| 機械生命 接触の位置表示器 |
10,000の周期 はい |
||||||||||||||||||||||||||||||
| 保護程度 | IP20 | ||||||||||||||||||||||||||||||
| 熱要素の配置のための温度を参照しなさい | 30℃ | ||||||||||||||||||||||||||||||
| 周囲温度（毎日average≤35℃と） | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| 保管温度 | -25℃~+70℃ | ||||||||||||||||||||||||||||||
取付け
| ターミナル コネクションのタイプ ケーブルのための末端のサイズの上/底 |
ケーブルで通信しなさい/Pinタイプのbusbar/Uタイプの母線 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| 母線のための末端のサイズの上/底 | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| トルクをきつく締めること | 2.5Nm 22In lbs | ||||||||||||||||||||||||||||||
| 土台 | 速いクリップ装置によるDINの柵EN60715 （35mm） | ||||||||||||||||||||||||||||||
| 関係 | 上から | ||||||||||||||||||||||||||||||
| 補助接触 | EKM1-OF | ||||||||||||||||||||||||||||||
| 警報接触 分路解放 |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| 遅延の角度 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
証明:TUV
|
|
