| ブランド名: | ANS |
| モデル番号: | ANS-RCCB-63A |
| MOQ: | 1PC |
| 価格: | USD |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

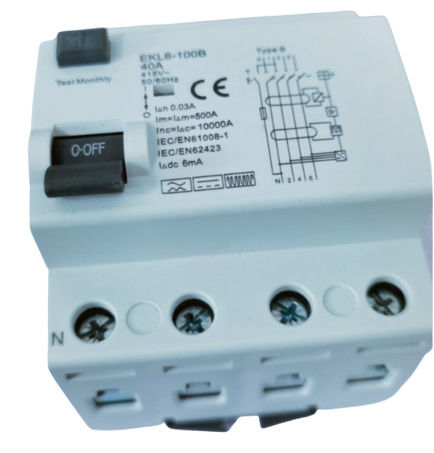

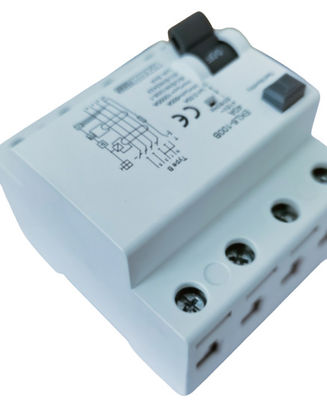

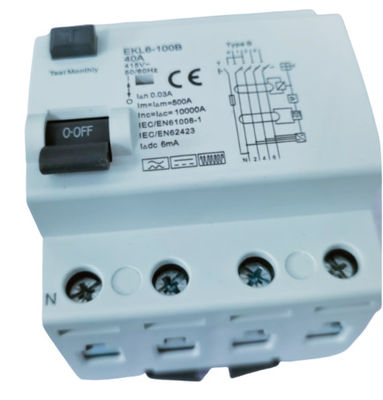

DC 6mAの保護残余の現在の遮断器装置との漏出スイッチ4棒3段階63A 40mA
技術的なデータ
| モード | 電磁石 | ||||||||
| タイプ（地球の漏出の波形は感じた） 評価される流れ |
63A | ||||||||
| ポーランド人 | 4P | ||||||||
| 評価される電圧Ue | 2P 240V~、4P 415V~ | ||||||||
| 絶縁材の電圧Ui | 500V | ||||||||
| 評価される頻度 | 50/60Hz | ||||||||
| 評価される残り操作の流れ（△） | 30mA | ||||||||
| 評価される残りの動作電流（Idc△） | 6mA | ||||||||
| 容量を作り、壊す評価される残余（Im△） | 500A （In≤40A）、10In （In>40A） | ||||||||
| 短絡現在のInc= IC△ | 10,000A 10000 | ||||||||
| 評価される衝動抵抗電圧△（1.5/50）の時間をUimp壊しなさい | ≤0.1s 4000V | ||||||||
| indの誘電性テスト電圧。Freq。1minのため | 2.5kV | ||||||||
| 電気生命 | 2,000の周期 | ||||||||
| 機械生命 | 4,000の周期 | ||||||||
取付け
| 接触の位置表示器 | はい | ||||||||
| 保護程度 周囲温度（毎日average≤35℃と） |
IP20 -5℃~+40℃ |
||||||||
| 保管温度 | -25℃~+70℃ | ||||||||
| ターミナル コネクションのタイプ | ケーブルで通信しなさい/Pinタイプのbusbar/Uタイプの母線 | ||||||||
| ケーブルのための末端のサイズの上/底 | 35mm2 18-3AWG | ||||||||
| 母線のための末端のサイズの上/底 | 35mm2 18-3AWG | ||||||||
| トルクをきつく締めること | 2.5Nm 22In lbs | ||||||||
| 土台 | 速いクリップ装置によるDINの柵EN60715 （35mm） | ||||||||
| 関係 | 両方の方向の電源 | ||||||||
| 遅延の角度 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
証明:TUV
|
|
