| ブランド名: | ANS |
| モデル番号: | ANS-RCD-63A |
| MOQ: | 1PC |
| 価格: | USD |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

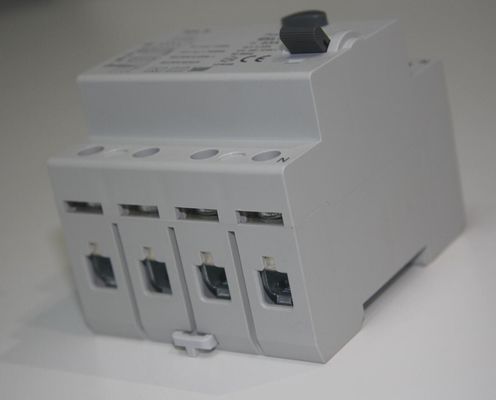

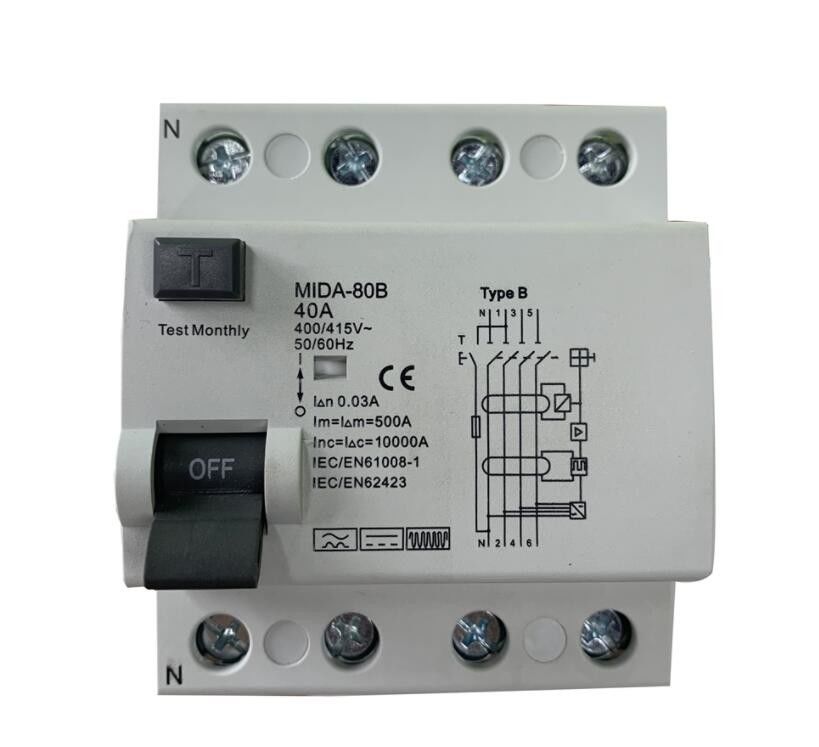

40A 4ポーランド人30mAのタイプB 10KA残りの現在のRCDの遮断器
残りの現在の装置（RCDs）は安全転換装置である。彼らは3つのタイプの保護に安全を提供するように設計されている;
指定
| タイプ（地球の漏出の波形は感じた） | BのタイプRCCB |
| 評価される流れ |
63A
|
| ポーランド人 | 4P |
| 評価される電圧Ue |
2P 240V~、4P 415V~
|
| 絶縁材の電圧Ui | 500V |
| 評価される頻度 | 50/60Hz |
| 評価される残り操作の流れ（私n） | 30mA |
| 容量を作り、壊す評価される残余（I m） |
500A （In≤40A）、10In （In>40A）
|
| 短絡現在のInc=私c | 10000A |
| SCPDのヒューズ | 10000 |
| I nの下の壊れ目の時間 | ≤0.1s |
| 評価される衝動抵抗電圧（1.5/50） Uimp | 4000V |
| indの誘電性テスト電圧。Freq。1minのため | 2.5kV |
| 電気生命 | 2,000の周期 |
| 機械生命 | 4,000の周期 |
取付け
| 接触の位置表示器 | はい |
| 保護程度 | IP20 |
| 周囲温度（毎日average≤35°C）と | -5°C~+40°C |
| 保管温度 | -25°C~+70°C |
| ターミナル コネクションのタイプ | ケーブルで通信しなさい/Pinタイプのbusbar/Uタイプの母線 |
| ケーブルのための末端のサイズの上/底 | 35mm2 18-3AWG |
| 母線のための末端のサイズの上/底 | 35mm2 18-3AWG |
| トルクをきつく締めること | 2.5Nm 22In lbs |
| 土台 | 速いクリップ装置によるDINの柵EN60715 （35mm） |
| 関係 |
両方の方向の電源
|
つまずきの現在の範囲
|
つまずき
|
遅延の角度
|
In>0.01A△
|
In≤0.01A△
|
|
現在
|
0°
|
0.35In≤I△≤1.4I△n△
|
0.35In≤I△≤2I△n△
|
|
範囲
|
90°
|
0.25In≤I△≤1.4I△n△
|
0.25In≤I△≤2I△n△
|
|
135°
|
0.11In≤I△≤1.4I△n△
|
0.11In≤I△≤2I△n△
|
| 探索可能な波形 | 敏感な脈動の直流 | サージ電流の証拠 |
| Bのクラス つまずきは正弦AC残りの流れ残りの流れのために脈打った残りの正弦流れ1000Hzまで、脈動の直接残りの流れをそして滑らかな直接残りの流れのために、かどうか突然適用されて交互にするかまたはゆっくり増加するDCの保障される。 |
本管の頻度の1期限以内に0かほぼ0に達するそれらはACおよび脈動DCの漏電に反応する。 |
RCCBのサージ容量。 サージ電流の価値の8/20のυsのサージ現在の波acc.to VDE 0432のパート２ 250Aまでの標準化されるでつまずかない。 |
RCDsに対するDCの残りの漏電の効果は何であるか。
それはRCDが無意識に作動することができる地絡のループ インピーダンス テスターのあるより古いモデルについて考える価値があるかもしれない。これを防ぐためには、ある種の地絡のループ インピーダンス テスターはACテスト流れにDCの流れを課した。このDCの流れは飽和させたテスト条件の下でつまずくことを防ぐRCDの磁気コアを。
装置が作り出すところで残りDCの要素は、例えば、電気取付けに可変的速度ドライブ接続される、DCの部品は効果的に盲目磁気コアを飽和でき、またはRCDを締める。これは『盲目になるようにRCDが防ぎか、または危険な状況に終って感受性を作動することを減らすことができる』知られ。
適用
建築現場
農業および園芸の前提
限られた動きとの行なう位置
キャラバンおよびキャンプ公園
展覧会のショーおよび立場
屋外の照明
マリーナ
医学の位置
太陽光起電システム電源
移動式か運送可能な単位
電気自動車の充満取付け
会場の構造のための一時的な取付け、娯楽装置およびブース、遊園地およびサーカス、
床および天井の暖房装置。
証明:TUV
|
|
| ブランド名: | ANS |
| モデル番号: | ANS-RCD-63A |
| MOQ: | 1PC |
| 価格: | USD |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
40A 4ポーランド人30mAのタイプB 10KA残りの現在のRCDの遮断器
残りの現在の装置（RCDs）は安全転換装置である。彼らは3つのタイプの保護に安全を提供するように設計されている;
指定
| タイプ（地球の漏出の波形は感じた） | BのタイプRCCB |
| 評価される流れ |
63A
|
| ポーランド人 | 4P |
| 評価される電圧Ue |
2P 240V~、4P 415V~
|
| 絶縁材の電圧Ui | 500V |
| 評価される頻度 | 50/60Hz |
| 評価される残り操作の流れ（私n） | 30mA |
| 容量を作り、壊す評価される残余（I m） |
500A （In≤40A）、10In （In>40A）
|
| 短絡現在のInc=私c | 10000A |
| SCPDのヒューズ | 10000 |
| I nの下の壊れ目の時間 | ≤0.1s |
| 評価される衝動抵抗電圧（1.5/50） Uimp | 4000V |
| indの誘電性テスト電圧。Freq。1minのため | 2.5kV |
| 電気生命 | 2,000の周期 |
| 機械生命 | 4,000の周期 |
取付け
| 接触の位置表示器 | はい |
| 保護程度 | IP20 |
| 周囲温度（毎日average≤35°C）と | -5°C~+40°C |
| 保管温度 | -25°C~+70°C |
| ターミナル コネクションのタイプ | ケーブルで通信しなさい/Pinタイプのbusbar/Uタイプの母線 |
| ケーブルのための末端のサイズの上/底 | 35mm2 18-3AWG |
| 母線のための末端のサイズの上/底 | 35mm2 18-3AWG |
| トルクをきつく締めること | 2.5Nm 22In lbs |
| 土台 | 速いクリップ装置によるDINの柵EN60715 （35mm） |
| 関係 |
両方の方向の電源
|
つまずきの現在の範囲
|
つまずき
|
遅延の角度
|
In>0.01A△
|
In≤0.01A△
|
|
現在
|
0°
|
0.35In≤I△≤1.4I△n△
|
0.35In≤I△≤2I△n△
|
|
範囲
|
90°
|
0.25In≤I△≤1.4I△n△
|
0.25In≤I△≤2I△n△
|
|
135°
|
0.11In≤I△≤1.4I△n△
|
0.11In≤I△≤2I△n△
|
| 探索可能な波形 | 敏感な脈動の直流 | サージ電流の証拠 |
| Bのクラス つまずきは正弦AC残りの流れ残りの流れのために脈打った残りの正弦流れ1000Hzまで、脈動の直接残りの流れをそして滑らかな直接残りの流れのために、かどうか突然適用されて交互にするかまたはゆっくり増加するDCの保障される。 |
本管の頻度の1期限以内に0かほぼ0に達するそれらはACおよび脈動DCの漏電に反応する。 |
RCCBのサージ容量。 サージ電流の価値の8/20のυsのサージ現在の波acc.to VDE 0432のパート２ 250Aまでの標準化されるでつまずかない。 |
RCDsに対するDCの残りの漏電の効果は何であるか。
それはRCDが無意識に作動することができる地絡のループ インピーダンス テスターのあるより古いモデルについて考える価値があるかもしれない。これを防ぐためには、ある種の地絡のループ インピーダンス テスターはACテスト流れにDCの流れを課した。このDCの流れは飽和させたテスト条件の下でつまずくことを防ぐRCDの磁気コアを。
装置が作り出すところで残りDCの要素は、例えば、電気取付けに可変的速度ドライブ接続される、DCの部品は効果的に盲目磁気コアを飽和でき、またはRCDを締める。これは『盲目になるようにRCDが防ぎか、または危険な状況に終って感受性を作動することを減らすことができる』知られ。
適用
建築現場
農業および園芸の前提
限られた動きとの行なう位置
キャラバンおよびキャンプ公園
展覧会のショーおよび立場
屋外の照明
マリーナ
医学の位置
太陽光起電システム電源
移動式か運送可能な単位
電気自動車の充満取付け
会場の構造のための一時的な取付け、娯楽装置およびブース、遊園地およびサーカス、
床および天井の暖房装置。
証明:TUV
